магазин » DIY » модули и датчики » YF-S201

цена : 315.00 руб.

датчик потока жидкости, 1-30L/min
[ YF-S201]

минимальное количество для заказа: 1

нет в наличии

Характеристики, параметры датчик потока жидкости, 1-30L/min :

датчик потока/расхода жидкости

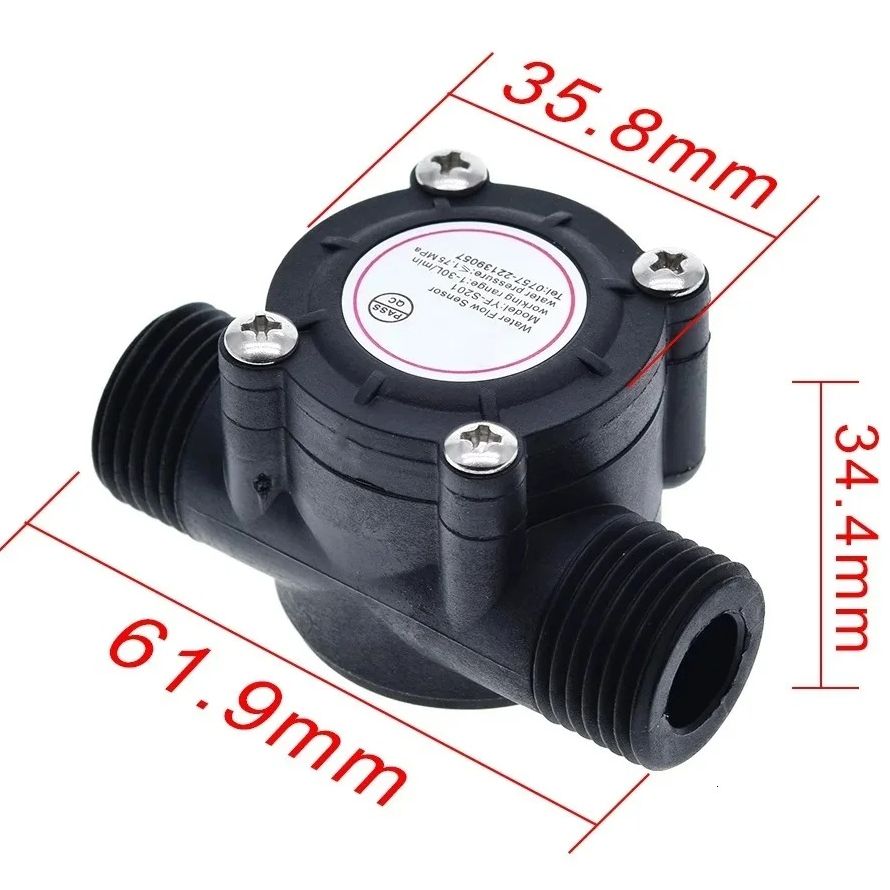

предназначен для измерения объёма проходящей жидкости в диапазоне от 1 до 30 литров в минуту при давлении не более 1,75 МПа. Датчик присоединяется к трубе или шлангу с помощью гайки с резьбой на ½ дюйма.

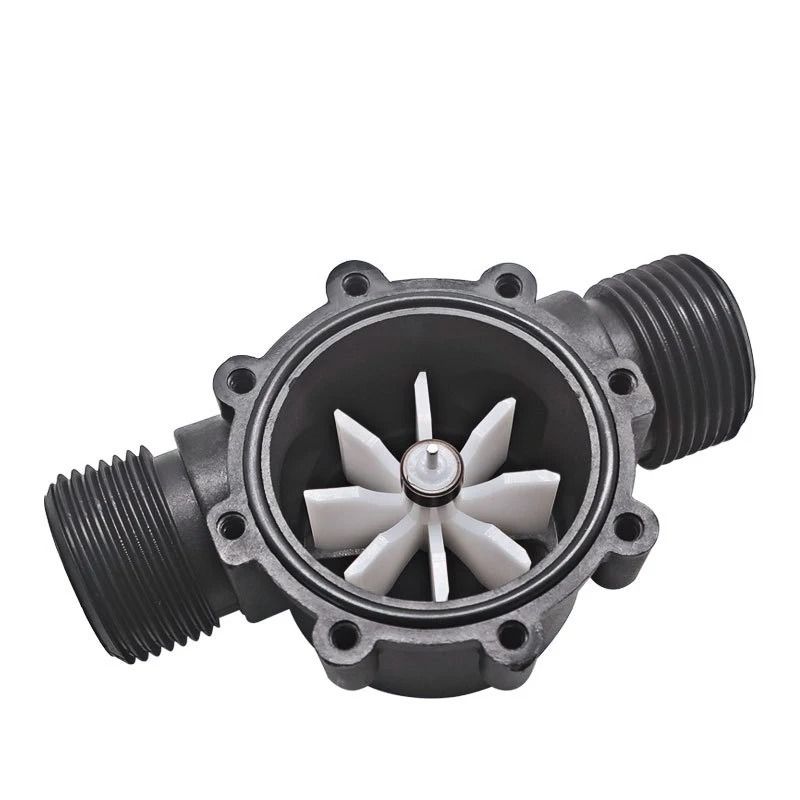

Датчик расхода воды состоит из пластикового корпуса, водяного ротора с магнитами и датчика Холла. Проходящая вода вращает магнит, что в свою очередь создает импульсы на проводе: 450 импульсов на 1 литр воды. Скорость вращения ротора прямо пропорциональна скорости водяного потока. Чем выше скорость, тем чаще магниты проходит рядом с датчиком Холла, тем больше импульсов на информационном выводе датчика.
Датчик генерирует последовательность прямоугольных импульсов с коэффициентом заполнения 40–60%. Амплитуда импульсов постоянна и равна напряжению питания VCC, а частота импульсов прямо пропорциональна скорости водяного потока.

Формула расхода воды для датчика : Q = F / 450

Q — скорость потока воды в л/с. Количество литров прошедшее через датчик за 1 секунду. F — частота импульсов в Гц. Количество импульсов с датчика за 1 секунду. Простым арифметическим действием можно вычислить сколько воды проходит за 1 импульс:
V = 1 / 450 = 0.00222 л = 2.22мл.

Однако эти данные приблизительные, так как они будут изменяться в зависимости от скорости потока и давления воды.
Характеристики
- Напряжение питания Vcc: 3.3–24В

# DC 5-18V Water Flow SensorFlowmeter Hall Flow Sensor Water Control Liquid Flow 1-30L/min 2.0MPa Sensor Switch
